pressostats de diafragma-pistó
Aquests pressòstats incorporen una membrana que per efecte de la pressió es veu deformada o desplaçada, transmetent aquest desplaçament a un pistó que actua sobre el microinterruptor. L’ús d’una membrana com element primari, permet obtenir una gran sensibilitat i repetibilitat als canvis de pressió. Jugant amb la mida de la secció de membrana exposada a la pressió, es pot disposar d’un sistema capaç d’adaptar-se a qualsevol rang de pressió. De l’altra banda el pistó, forçat per una molla que permet ajustar el valor del punt d’actuació, ofereix un cert grau d’amortiment i una gran resistència a les sobrepressions.
Per tant, aquests són
els pressòstats més emprats i recomanats, en la majoria d’aplicacions, siguin
del tipus que siguin. La compatibilitat amb el fluid ve determinada pels
materials emprats en la base de connexió i en la membrana, per als que es
disposa d'un ventall d'opcions molt ample.

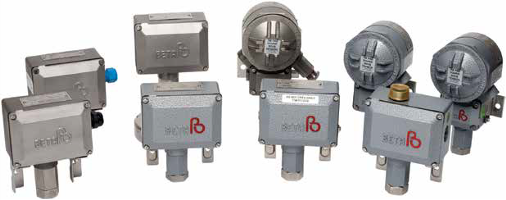

Estàndar
Rangs d’ajust en pressió relativa, de 0,002 a 350 Bar
Rangs d’ajust en buit, de -1 a 6 Bar
Rangs d’ajust en pressió diferencial, de 0,012 a 3,45 Bar
Bloc de connexió en acer inoxidable, alumini, llautó, hastelloy-c, monel, pvc i altres
Juntes de segellat en buna-n, vitó, neoprè, tefló, epdm, acer inoxidable 316 i altres
Microinterruptors d’snap-action de contactes daurats, segellats, per a Vdc i altres
Aprovats PED, SIL, ATEX, IECEx
sèrie C
| sèrie Z
| sèrie W
|
sèrie BetaMini
Rangs d’ajust en pressió relativa, de 0,3 a 540 Bar
Rangs d’ajust en buit, de -1 a 6 Bar
Bloc de connexió en acer inoxidable o llautó
Juntes de segellat en buna-n, vitó, neoprè, tefló, epdm, acer inoxidable 316
Microinterruptors d’snap-action de contactes daurats
PS11
Rangs d’ajust en pressió relativa, de 0,051 a 1,03 Bar
Connexió en llautó
Juntes de segellat en nitril, vitó, epdm o kapton
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS41
Rangs d’ajust en pressió relativa, de 0,28 a 6,9 Bar
Connexió en llautó o acer inoxidable 316
Juntes de segellat en nitril, vitó, epdm o neoprè
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS61
Rangs d’ajust en pressió relativa, de 0,7 a 300 Bar
Connexió en llautó o acer inoxidable 316
Juntes de segellat en nitril, fluorosilicona, fkm o epdm
Contacte SPST
Cablatge amb terminals faston
PS71
Rangs d’ajust en pressió relativa, de 0,7 a 345 Bar
Connexió en acer zincat o acer inoxidable 316
Juntes de segellat en nitril, vitó, epdm o neoprè
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS72
Rangs d’ajust en pressió relativa, de 0,7 a 52 Bar
Connexió en acer zincat o acer inoxidable 316
Juntes de segellat en nitril i kapton
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS75
Rangs d’ajust en pressió relativa, de 0,35 a 414 Bar
Connexió en acer zincat o acer inoxidable 316
Juntes de segellat en nitril, vitó, epdm o neoprè
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS76
Rangs d’ajust en pressió relativa, de 1 a 121 Bar
Connexió en acer zincat o acer inoxidable 316
Juntes de segellat en nitril i kapton
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS81
Rangs d’ajust en buit, de -0,05 a -0,5 Bar
Connexió en llautó
Juntes de segellat en nitril, vitó, epdm o kapton
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS82
Rangs d’ajust en buit, de -0,17 a -0,95 Bar
Connexió en llautó o acer inoxidable 316
Juntes de segellat en nitril, vitó, epdm o neoprè
Contacte SPST o SPDT
Grau de protecció IP65 o IP67
PS98
Pressòstat electrònic, calibratge a fàbrica
Rangs d’ajust en pressió relativa, de 1 a 400 Bar
Selecció dels valors d’actuació i des actuació
Parts mullades en acer inoxidable 17-4PH i 316
Contacte relé o transistor
Grau de protecció IP65 o IP68
Molt elevada resistència a xocs i vibracions
3600
Pressòstat electrònic, calibratge a fàbrica i ajustables
Rangs d’ajust en pressió relativa, relativa segellada o buit, de -1 a 1000 Bar
Selecció dels valors d’actuació i des actuació
Parts mullades en acer inoxidable 17-4PH
Contacte relé o transistor
Grau de protecció IP65 o IP67
